撥碼開關 英文是DIP switch (或 DIP switches)（撥碼開關）；通俗的說也就是一款能用手撥動的微型的開關。

指撥開關通常叫：撥碼開關，在國內有很多種叫法(也叫DIP開關，撥動開關，超頻開關，地址開關，

撥拉開關，數碼開關，貼片撥碼開關，編碼開關，旋轉編碼開關，)；

是一款用來操作控制的地址開關，采用的是0/1的二進制編碼原理；是一款能用手撥動的微型的開關，

由此而得了指撥開關的命名。

類型：指撥開關（撥碼開關）很多款型號，按照腳位來區分有直插式（DIP) 和貼片式（SMD）之分：

按照撥動的方式來分有平撥跟側撥之分，按照腳間距有2.54mm和1.27mm腳間距之分，按照顏色有黑色，紅色，藍色的區別。

根據狀態來說還有兩態跟三態之分。根據位數來說正常是都是1-10位、12位等11個位數。其實細分下來，還有很多種。

注明：SMT貼片撥碼開關 12P間距 2.54MM

注：8位的DIP [鍍金]撥碼開關

一個8位的撥碼開關，從左向右1~8，最大值可以到128，未撥碼的時開關的狀態為全部靠上，即在ON/DP一側，

當撥碼開關處于靠近數字一側時為撥下狀態，接下來就詳細說明開關上的數字與實際十進制號碼的對應關系。

撥碼開關“0/1”的二進制編碼原理：

1、如想撥號為1號時，那么可以直接將開關上的1撥下來，因為從圖上可以看出，

     1對應是2的零次方，2的零次方等于十進制的1。

2、如想撥號為10號時，那么可以將開關上的2和4撥下來，從圖上可以看出，2對應2的一次方，

      等于十進制的2；4對應2的三次方，等于十進制的8；2+8=10。

1、平撥型DIP開關（DS系列）：2位，3位，4位.5位，6位，7位，8位，9位，10位，12位；

平撥型開關(鍍金--窄插)

2、琴鍵型DIP開關（DP系列）：2位，3位，4位.5位，6位，7位，8位，10位，12位；

琴鍵型DIP開關(鍍金--直插)

3、直角型DIP開關（DA系列）：2位，3位，4位.5位，6位，7位，8位，9位，10位；

直角型DIP開關（鍍金--直插）

4、IC型DIP開關（DI系列）：2位，3位，4位.5位，6位，7位，8位，10位，12位；

IC型DIP開關(鍍金--直插)

5、貼片撥碼開關（SMD系列）：2位，3位，4位.5位，6位，7位，8位，10位，12位；

貼片撥碼開關（SMT鍍金）

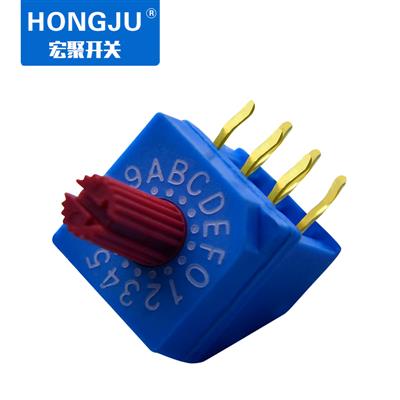

6、旋轉型DIP開關（RS系列）：16位旋轉編碼開關，10位旋轉DIP開關；

DIP開關廣泛應用于計算機主機的超頻和無線通訊、廣播電視等設的調頻對碼及自動化設備的計算機軟件編程。

● 一、材料：

1 上蓋與本體：工程塑料UL94V-0等級高溫材質,黑色

2 推鈕：工程塑料UL94V-0高溫材質,白色

3 固定觸點與可動觸點：銅片鍍金;

4 引腳：銅片鍍金;

5 貼附薄膜：耐高溫薄膜

● 二、電器特性：

1、 額定電流：切換電流 25mA，24VDC        不切換電流 100mA，50VDC。

2、 接觸阻抗：初始值 50毫歐，壽測后 100毫歐。

3 、絕緣阻抗：最小500兆歐  at 500VDC。

4 、耐壓值 ： 500VDC/壹分鐘。

5、 操作力度：最大力1000gf 。

產品規格尺寸齊全、種類多：
